此规格尺寸表适用于水晶立式(SL型)、立式座罩套装(ZL型)。水晶立式(SL型)为可拧开水晶罩、螺纹可印字底座、立式剥离线缆一整套的成品,客户收到此産品即可展示使用;立式座罩套装(ZL型)为可拧开水晶罩、螺纹可印字底座套装,不含线缆,底座螺纹处可根据客户提供的直径打孔,免费赠送电缆样品专用胶,需客户搭配自有线缆方可展示使用。

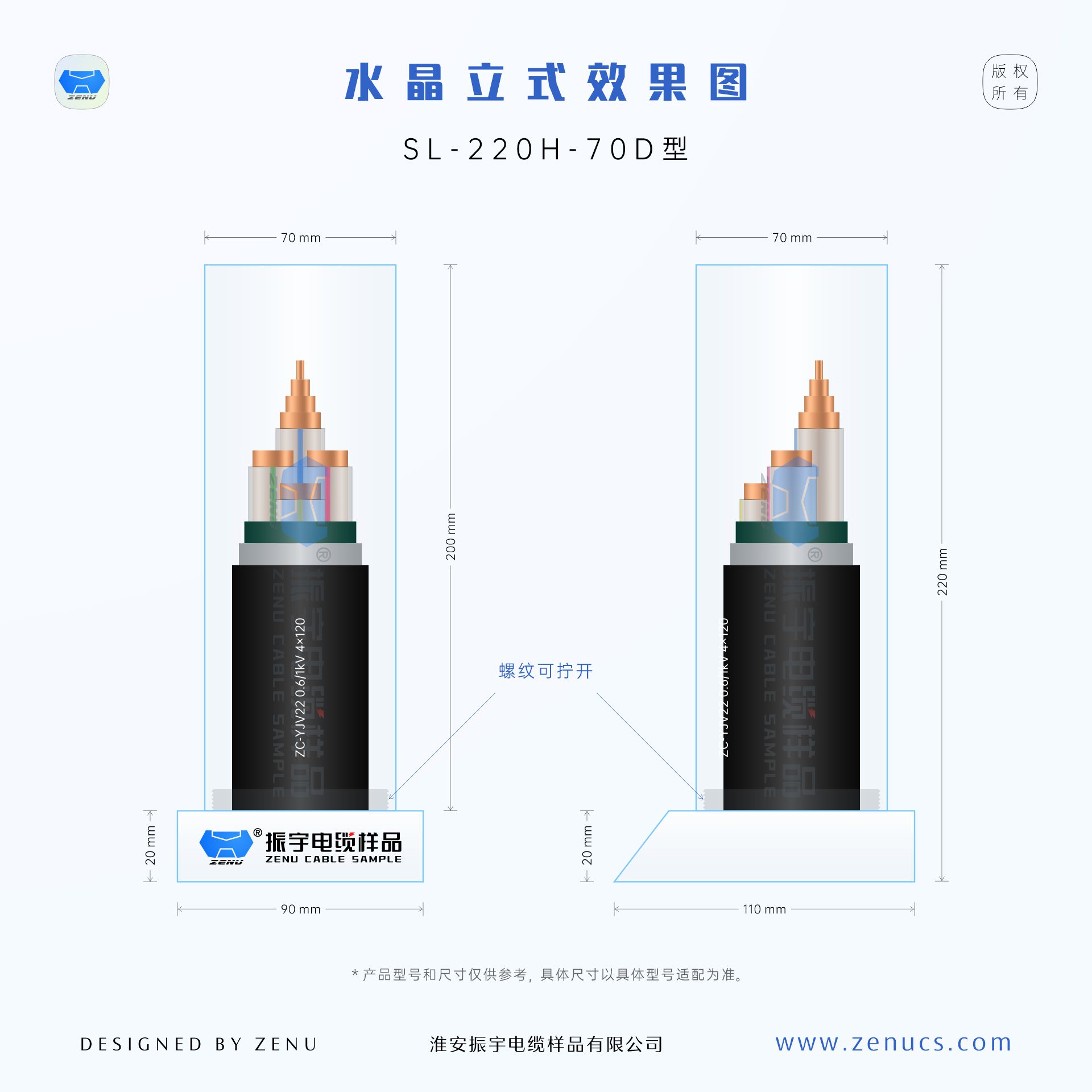

水晶立式系列产品图示
(含剥离线缆+印字底座+螺纹水晶罩)
水晶立式系列常用规格尺寸表(单位:毫米mm)
透明罩外径 | 可容纳线径 | 底座长×宽 | 产品总高度 |
30 | 0≤D<15 | 50×70 | 220 |
40 | 15≤D<25 | 60×80 | 220 |
50 | 25≤D<35 | 70×90 | 220 |
60 | 35≤D<45 | 80×100 | 220 |
70 | 45≤D<55 | 90×110 | 220 |
80 | 55≤D<65 | 100×120 | 220 |
90 | 65≤D<75 | 110×130 | 220 |
100 | 75≤D<85 | 120×140 | 220 |
120 | 85≤D<105 | 140×160 | 220 |
140 | 105≤D<125 | 160×180 | 220 |
160 | 125≤D<145 | 180×200 | 220 |
180 | 145≤D<160 | 200×220 | 220 |
200 | 160≤D<180 | 220×240 | 220 |

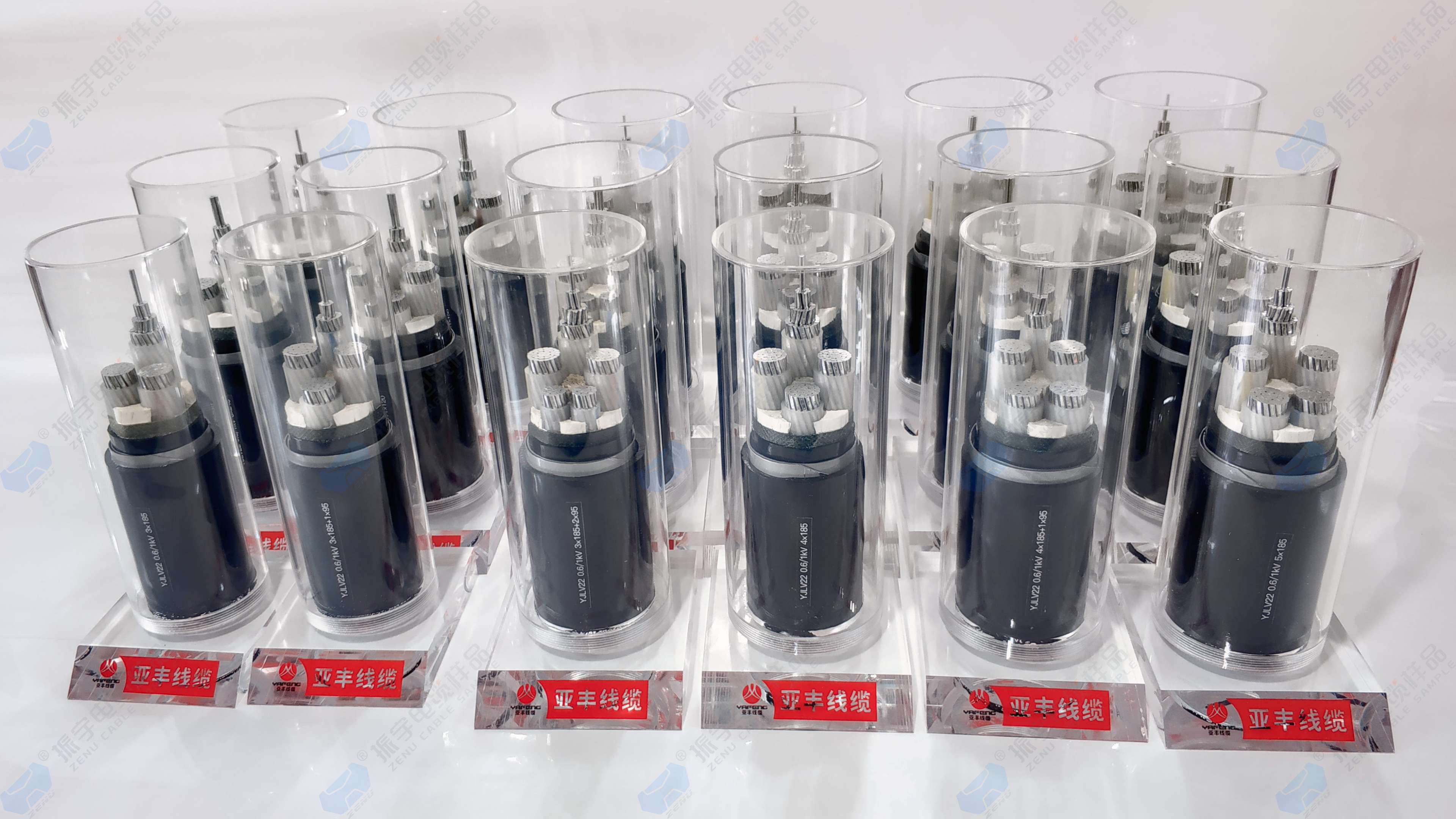

水晶立式系列效果图示(含剥离线缆)
